安全完整性等级（SIL）

安全完整性等级（SIL）

      安全仪表系统SIS（Safety Instrumented System）也称之为仪表安全相关系统或执行安全功能的仪表系统，

在石油、天然气和化工等行业已经得到了广泛的应用，如系统单元的安全联锁系统，PLC紧急停车系统，火灾

报警系统等。这些系统的失效会导致安全、环境和财产的巨大损失。安全完整性等级（SIL）就是对安全仪表

系统的安全完整性的要求，以离散的数据表示。

 详细介绍

 2000年5月，国际电工委员会正式发布了IEC61508标准，名为《电气/电子/可编程电子安全系统的功能安

全》，下图即是该标准中定义的安全生命周期图。SIL的选择是基于前三个步骤的第四个步骤，前三个步骤主

要解决确定保护范围，即确定EUC的范围；找出危险源；评估危险源的风险；以及确定危险源的允许风险。

第四个步骤则是确定安全功能和安全功能的安全完整性等级，即SIL。第五个步骤是将安全功能分配给具体的

安全相关系统，同时对每个安全相关系统分配安全完整性等级，即确定每个安全相关系统的SIL。

IEC 61508 — 整体安全生命周期

 IEC61511《程工业领域安全仪表系统的功能安全》是国际电工委员会继功能安全基础标准IEC61508之后推出

的。针对基于使用电气/电子/可编程电子（E/E/PE）技术的仪表安全系统，IEC61511标准中规定了逻辑解算器

在设计和使用过程中须采用的基本原则，以及构成仪表安全系统的传感器和最终元件所应达到的最低标准，

并提出了达到这些最低标准的安全生命周期活动的方法，即，对过程工业中安全仪表系统的规范、设计、安

装、运行和维护的要求进行了标准化；对安全仪表系统的系统、硬件、软件提出要求。下图为该标准规定的SI

S安全寿命周期阶段和功能安全评估阶段。

IEC 61511 — 安全寿命周期阶段和功能安全评估阶段

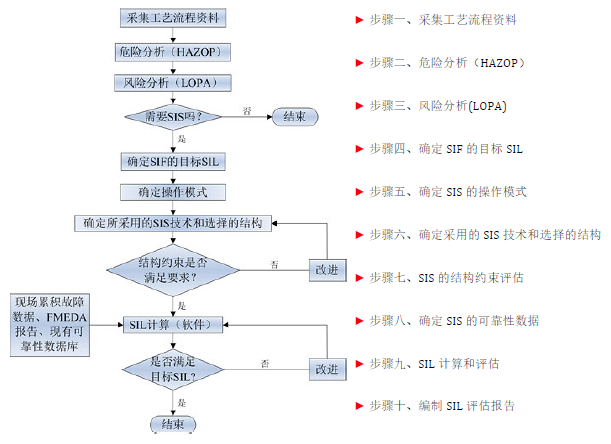

► SIL评价团队严格按照IEC61508和IEC61511标准中规定的安全生命周期阶段实施SIL评估，基本流程如下：
