电弧熄弧装置 (AQD)，NBR 17227 和 超快速电弧闪光保护

了解新的ABNT NBR 17227标准，现在与IEEE 1584:2018标准的 incident energy calculations 对弧闪风险重新定义的方式——以及超快弧熄灭装置与 UV 检测如何提升工业安全。

弧闪保护：NBR 17227 说了什么？

首先，必须了解为什么弧闪保护已成为工业电气工程中最重要的安全支柱之一。电气系统的日益复杂，加上像重工业这样的高能量密度环境，需要更快、更有效的缓解技术。

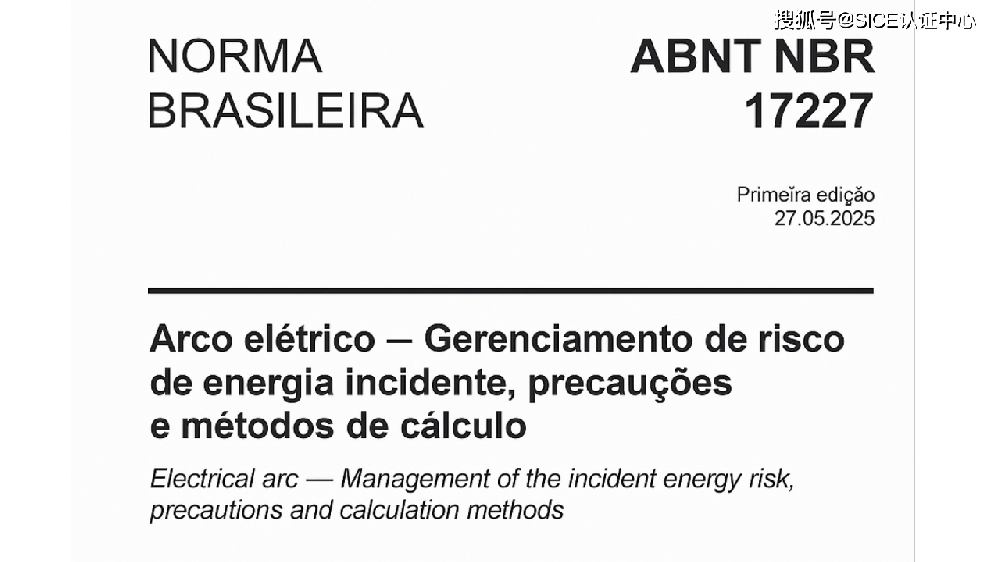

最近修订的 ABNT NBR 17227 标准提供了管理与意外释放能量相关的风险的指南，重点是旨在控制电弧闪光的技术预防措施和计算方法。这个监管里程碑清楚且技术性地概述了减轻措施，为制造商、设计师、集成商和最终用户提供了实际指导。

什么是电弧闪络，为什么它如此危险？

弧闪发生在绝缘介质（通常是空气）击穿时，导致带电导体之间发生电弧放电。这种放电在几毫秒内释放出巨大的热量——足够的能量造成严重烧伤、熔化金属并引发爆炸。

最大的技术挑战不仅仅是防止电弧故障的发生，而是大幅减少电弧启动与系统保护响应之间的间隔时间。这就是超快检测技术发挥作用的地方。

电弧熄弧装置和NBR 17227

标准概述了几种减少电弧闪络的方法，包括：

• 加固设备结构以承受电弧爆破压力;

• 高性能热防护装备;

• 更灵敏的保护继电器;

• 现代高速断路器;

• 电弧检测和熄灭系统。

在这些方法中，电弧检测和灭弧系统在减少 incident energy 方面最有效，因为它们直接影响响应时间。

响应时间越短，incident energy 越低。 这是唯一一个不需要修改安装负载即可调整的参数。

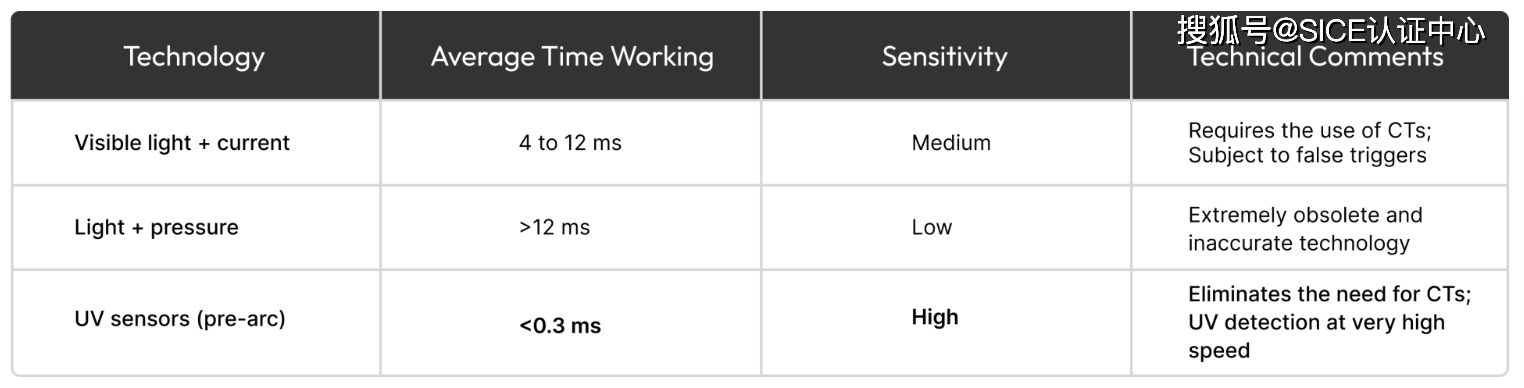

检测技术的技术比较：

紫外线 (UV) 检测提供了决定性的优势：它可以在预电弧阶段就识别出电弧——甚至在可见光发出之前。这使得断路器和开关能够立即动作，响应时间显著快于基于可见光和电流测量的传统系统。

这种差异可能会决定一个事件是否能够保持在可控范围内，或者升级为一场严重事故。

在Varixx公司，所有ZYGGOT Arc系列的产品都配备了具有超快检测能力的UV传感器。

NBR 17227 强调效果和实用性

标准强调，最推荐的解决方案必须结合：

• 在减少 incident 能量方面具有高效率;

• 在新资产和现有资产中都易于实施;

• 由具有技术支持、文件和国际业务的公司提供。

在这种情况下，基于紫外线传感器且具有直接断路器操作功能的设备（超快速跳闸继电器输出连接到断路器线圈）已成为工业电气保护的金标准。

ZYGGOT®：开创性的超快速紫外线检测传感器

Varixx是世界上首个也是唯一一个使用专用紫外线传感器进行电弧闪光保护的制造商。ZYGGOT传感器系列提供：

• 仅检测UV — 无需光变压器或电流变压器 (CTs);

• 响应时间小于0.3毫秒 — 行业最快;

• 坚固的架构，易于集成到新系统和旧系统中。

此外，Varixx 提供全国和国际技术支持、完整文档和严格工业安全认证。
