在石油天然气、石化和工艺行业的危险区域,电能必须被严格控制,以防止易燃气体或蒸汽点燃。这正是本质安全(IS)电路发挥关键作用的地方。

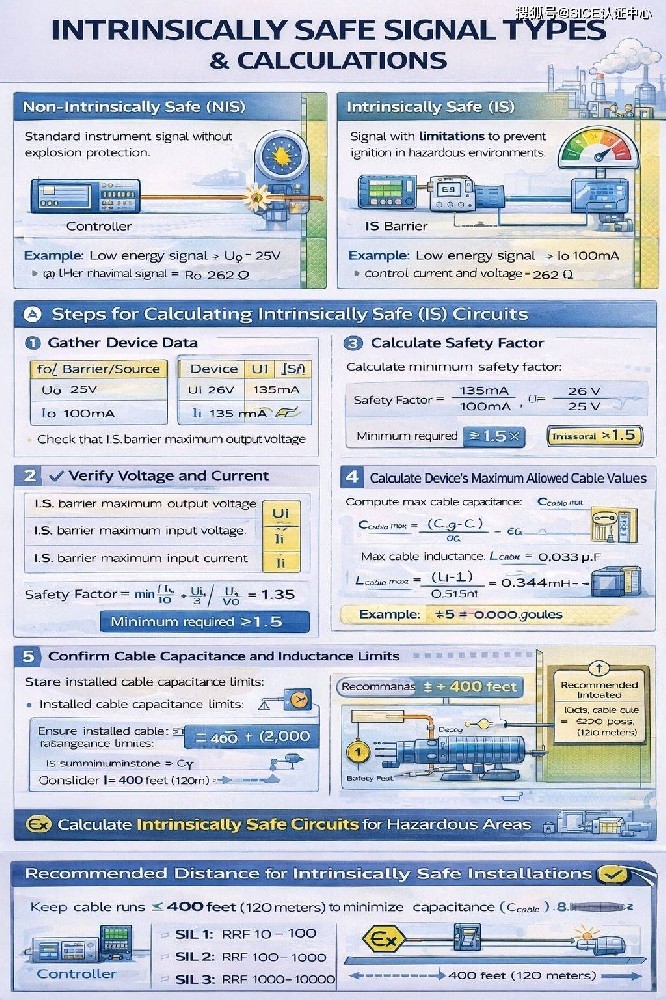

附图总结了NIS和IS信号类型的区别,以及验证本质安全环路的工程步骤。
🔹 非本质安全(NIS)
标准仪表电路,不限制电能。
这些电路无法直接安装在危险区域,除非采用防爆防护箱等额外防护措施。
典型例子:
• 标准PLC I/O信号
• 常规电源电路
• 非认证现场设备
🔹 本质安全(IS)
IS电路限制电压、电流和能量,即使在故障条件下,电路也无法引发爆炸性环境。
这种保护方法广泛应用于:
• 4–20毫安发射机
• HART仪器
• 温度发射器
• 气体探测器
• 0区/1区的现场传感器
保护通常通过安装在安全区域的IS屏障或电隔离器实现。
⚙ 本质安全计算的典型步骤
1️^ 收集设备参数
摘自设备证书和数据手册:
屏障输出:Uo、Io、Po
现场设备输入:Ui、Ii、Pi
2️¶ 验证电气兼容性
确保满足以下条件:
• Uo ≤ Ui
• 伊奥·≤二世
• Po ≤ Pi
3️^ 检查安全系数
本质安全要求源设备极限与现场设备极限之间存在安全余裕。
4️^ 电缆参数验证
电缆总电容和电感不得超过允许的限制:
• 电缆 + ≤ 公司
• Lcable + Ldevice ≤ Lo
5️^ 计算最大电缆长度
电缆每米的电容容量用于确定最大允许长度。
示例:
如果
Co = 83 nF
电缆电容 = 90 pF/m
最大电缆长度≈920米
6️# 验证环路安装
确认:
• 正确的IS屏障布线
• 正确接地
• IS与非IS电缆的分离
📏 推荐安装方法
• 保持IS电缆与非IS电缆之间的物理隔离
• 使用蓝色IS电缆或标识
• 典型的实用现场电缆布线通常≤120米到300米,具体取决于电缆电容和障碍限制
• 遵循IEC 60079-14关于危险区域布线的要求
本质安全验证是危险区域设计中的关键步骤,确保安装在爆炸环境中的仪器即使在故障条件下也能保持安全
