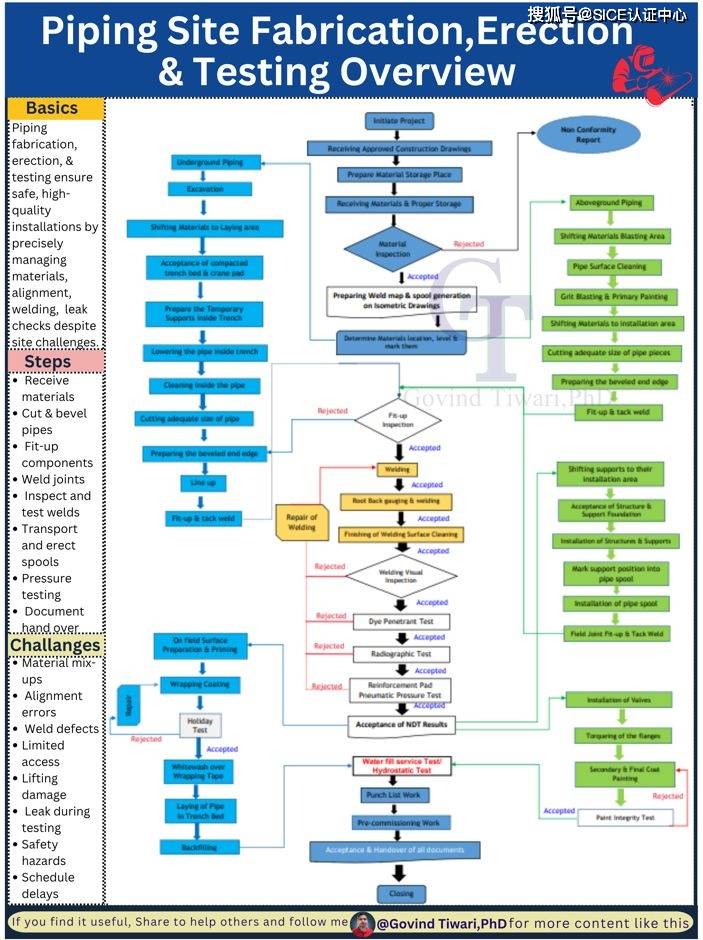

现场管道制造、安装和测试概述

管道系统是过程工业的生命线。成功完成取决于良好的规划、熟练的工艺和严格的检查。

1️⃣ 管道制造

✅ 会发生什么情况？

·在受控环境中对管段进行切割、坡口、装配、焊接、检查和准备。

⚠️ 典型挑战：

·材料混淆（等级错误、壁厚错误）

·装配过程中的尺寸误差

·焊缝缺陷（气孔、裂纹、未熔合）

·NDE 清理的延迟

·处理大型线轴的车间空间有限

2️⃣ 管道安装（安装）：

✅ 会发生什么情况？

·在现场运输、对齐和连接线轴和配件，然后安装支架。

⚠️ 典型挑战：

·起重机通道受限和工作区域拥挤

·由于累积公差而导致的对齐问题

·提升过程中的损坏（凹痕、法兰面划痕）

·现场焊缝间隙延迟

·在有安全限制的高空作业

3️⃣ 管道测试

✅ 会发生什么情况？

·对系统加压以确认其无泄漏且结构完好。

⚠️ 典型挑战：

·水压试验期间的空气滞留（错误的压力读数）

·法兰连接和阀门泄漏

·试验水的环境处置

·气动测试期间的安全隐患

·清理长而复杂的管道运行中的碎屑

💡 关键要点：

🔹 1.清晰的识别和可追溯性

·始终正确验证材料和标记线轴，以避免代价高昂的返工。

🔹 阿拉伯数字。及早控制装配和校准

·车间的小偏差会变成现场的大问题。

🔹 3.焊接质量至关重要

·合格的焊工 + 批准的程序 = 可靠的接头。

🔹 4.仔细规划吊装和升降装置

·保护成品线轴并防止损坏法兰和涂层。

🔹 5.测试需要准备

·去除空气，使用校准的仪表，遵循安全规程。

🔹 6.文件事项

·检查记录、焊缝图、测试报告对于项目移交至关重要。

🔹 7.安全第一

·管道工作涉及密闭空间、压力危险和高空作业 - 适当的个人防护装备和监督是没有商量余地的。
