光伏组件连接器和接线盒测试

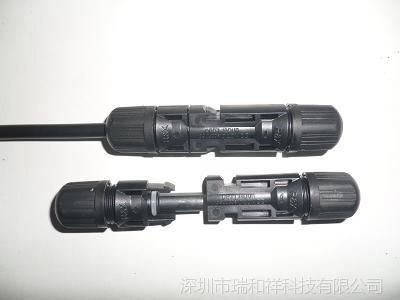

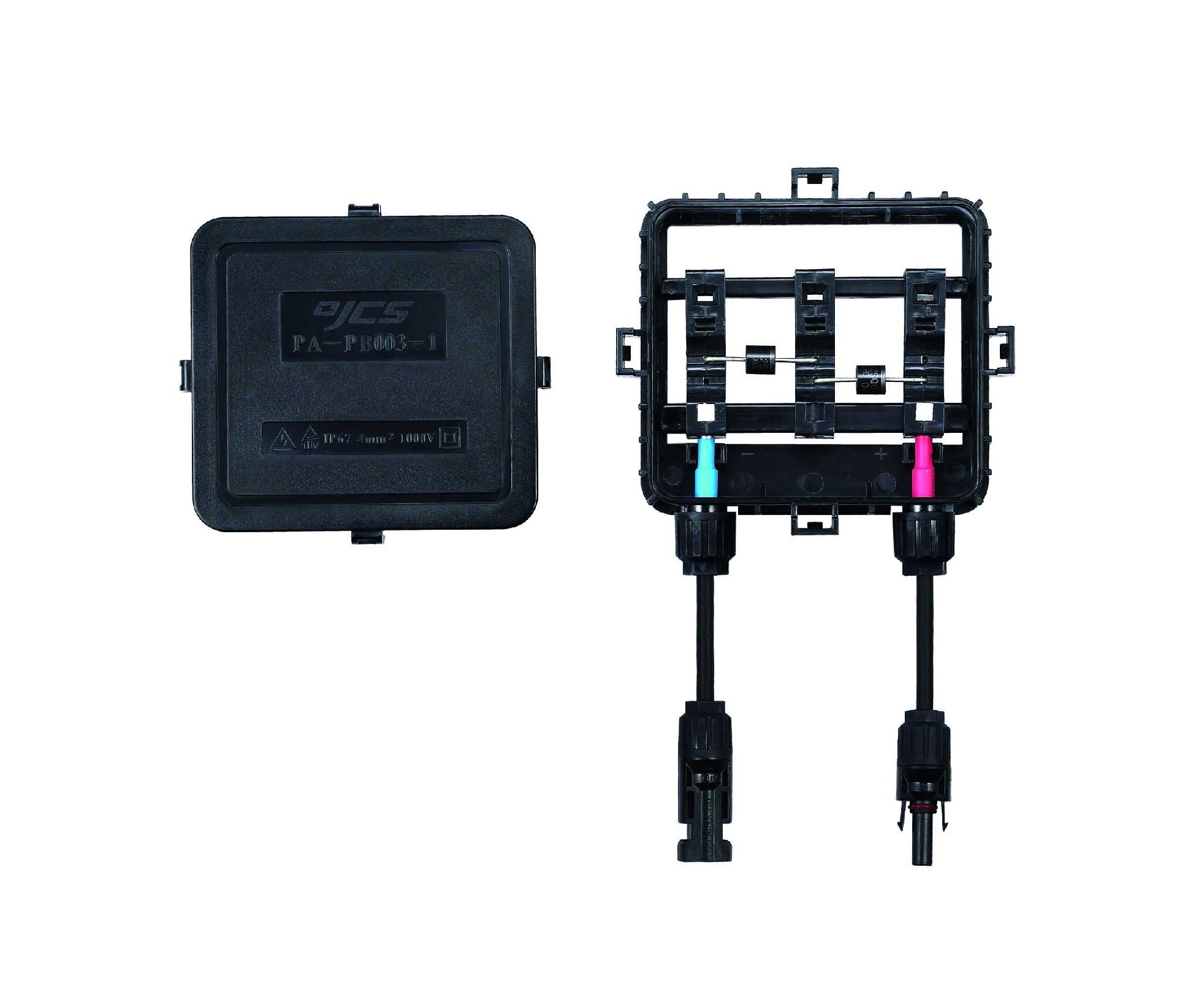

光伏组件，它的设计使用寿命都在25年以上，相应的对它所配套的电器元件工作寿命也提出了相应要求，每个电器元件都有他的机械寿命，电器寿命涉及到电站的最终利益，因此元器件的寿命及质量需要受到众人关注。在电站中有很多地方需要接口，组件、接线盒、逆变器、汇流箱等都需要一个设备－－连接器。每个接线盒用一对连接器，每个汇流箱用到的数量和设计有关，一般8对到16对，而逆变器用到2对到4对或者更多，同时，在最后搭建电站的过程中也要用一定数量的连接器。光伏组件接线盒的主要作用是连接和保护太阳能光伏组件，传导光伏组件所产生的电流。光伏组件接线盒作为太阳能电池组件的一个重要部件，是集电气设计、机械设计和材料应用于一体的综合性产品，为用户提供了太阳能光伏组件的组合连接方案。

上海SICE在光伏组及其八大零部件的测试和检验方面已经拥有十几年的丰富经验，已经协助十几家组件厂家和零部件厂家成功获得TUV-mark和德国VDE认证，并打开国际销售市场。下面简单介绍一下光伏组件连接器和接线盒的测试标准内容：

1. 测试适用标准

V DIN V VDE V 0126-3 Connectors for photovoltaic systems – Safety requirements and tests PV系统用的连接器安全要求和试验

V DIN V VDE V 0126-5 Junction boxes for photovoltaic modules PV模块接线盒

2. 连接器的安全要求和试验

2.1 标准适用范围：

• This Standard applies to connectors of application class A according to IEC61730-1 for use in photovoltaic systems with rated voltages up to 1 000 V DC and rated currents up to 500 A per contact.

• This standard applies to connectors without breaking capacity but might be engaged and disengaged under voltage.

• Note: For connectors according to class B and C of IEC 61730 as well as for protection for class II equipment intended between 0 and 50V DC for use in photovoltaic-systems this standard may be used as a guide.

2.2 测试内容

a. 机械测试

b. 使用寿命测试

c. 热测试

d. 气候环境测试

e. IP测试

f. 绝缘材料测试

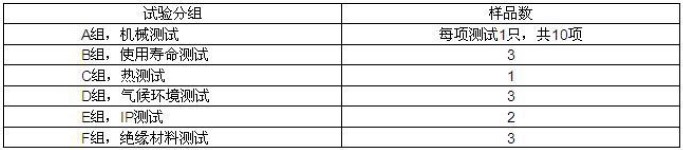

2.3 连接器测试样品和文件送样要求：
